Модуль активации газовых потоков, оснащённый импульсной разрядной системой с энергией до 200 Дж в импульсе.

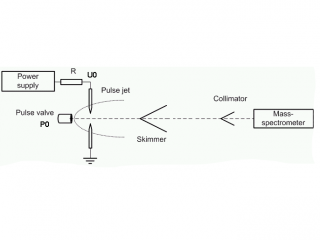

Схема  использования модуля активации в эксперименте

Газовый источник – импульсный клапан: Р0=0,1-10 бар, звуковое сопло d=1мм, длительность газового импульса – 1 мс, частота – 10 Гц,

Рабочие газы: аргон, азот, гелий, водород, углекислый газ, кислород, метан.

Разрядник:

Напряжение зажигания разряда  - 0,9 -  2,0 кВ;

Время горения разряда                 - 1,5 – 7 мс;

разрядный промежуток – 5 мм;

расстояние сопло-разрядник – 10-20 мм,

Энергия в импульсе Q=10-200 Дж, E/N~10-14 В*см2;

Источник питания разряда (Powersupply):

Диапазон регулировки напряжения 0- 2000В;

Накопительная ёмкость С=50-330 мкФ.



Расстояние сопло-скиммер – 100 мм, диаметр скиммера – 0,54 мм,

Регистрация потока ионов с помощью квадрупольного масс-спектрометра, ионизация электронным ударом.
