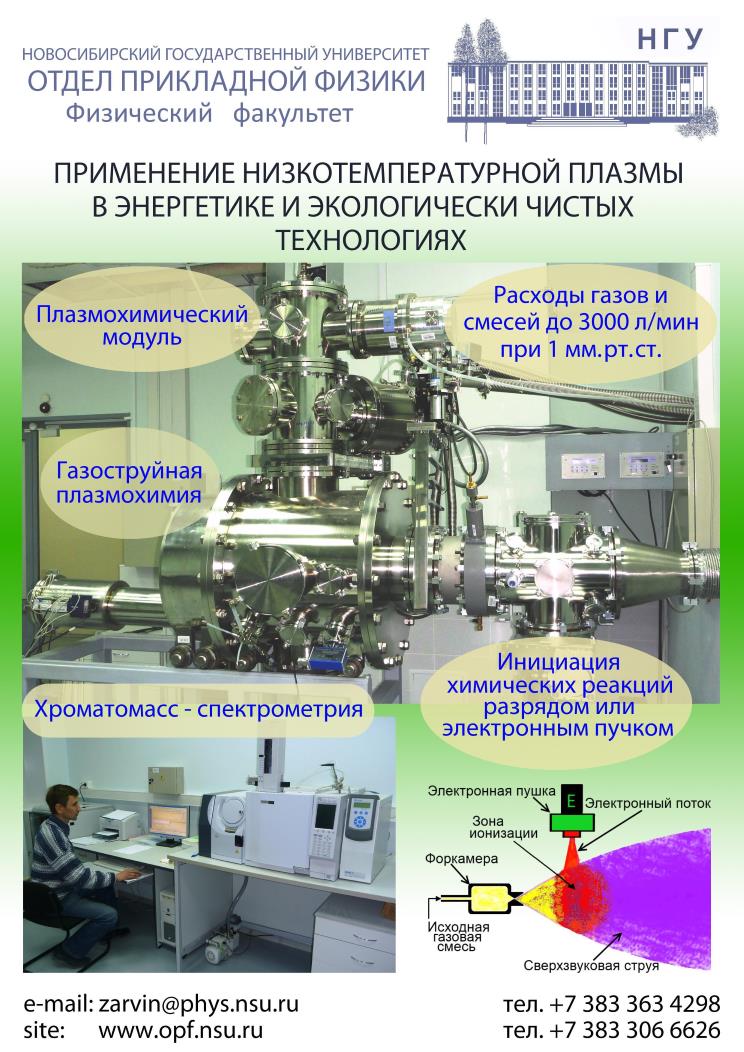

Плазмохимический стенд

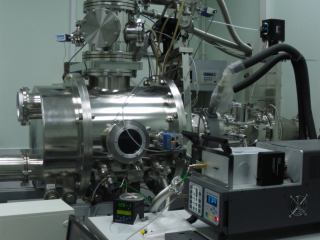

Экспериментальный плазмохимический стенд, предназначенный для исследования газофазных плазмохимических реакций и разработки плазмохимических технологий, в том числе технологии конверсии природного и попутного нефтяного газов. Стенд оборудован современными приборами измерения и контроля давления и вакуума, средствами регулирования и подачи газов и газовых смесей. Для инициирования плазмохимических реакций в потоках используются электронно-лучевые системы с плазменным и гексаборидлантановым катодами с токами до 500 мА и энергией электронов до 60 кэВ. а также системы, инициирующие разные типы разряда.

На стенде установлен ионный источник с замкнутым дрейфом электронов, а также системы, инициирующие разные типы разряда.  Стенд оснащен форвакуумным винтовым безмасляным насосом высокой производительности KashiyamaSDE-2003X (скорость откачки до 30000 л/мин при давлении 1 торр), что позволяет поддерживать большие расходы рабочих газов.

Изучаемые темы:

  • Газоструйная низкотемпературная плазмохимия углеводородов
  • Получение углеродных пленок
  • Хроматомасс-спектрометрияжидкостей и газовых смесей

Некоторые сведения об установке:

  • Системы активации плазмохимических реакций,
  • Системы сбора парогазовых продуктов,
  • Системы анализа состава продуктов (RGA, газожидкостная хроматомасс-спектрометрия)

Анализ исходного сырья и продуктов плазмохимических реакций осуществляется: для газовых компонент - с помощью квадрупольного масс-спектрометра HidenEPIC-1000 (диапазон по массам 2–1000 а.е.м) и анализатора остаточных газов ExtorrXT-300М (диапазон по массам 0–300 а.е.м.), для газовых и жидких смесей – на хроматомасс-спектрометре Shimadzu GCMS-QP2010NC Plus. Данный прибор сочетает в себе хроматограф GC-2010, позволяющий проводить разделения при высоких давлениях (до 970 кПа) и высоких скоростях потока газа-носителя (до 1200 мл/мин), и один из самых быстрых на современном рынке квадрупольный масс-спектрометр с диапазоном регистрируемых масс 1.5 – 1090 m/z, максимальной скоростью сканирования 10000 amu/s и частотой сбора данных 50 сканирований/сек.
